Qu'est-ce que Tuyau PE
Le tuyau PE est un tuyau en plastique fabriqué à partir de résine de polyéthylène, produit dans plusieurs formulations telles que les tuyaux composites PEHD, SRTP, PERTE et PERT aluminium-plastique, chacun adapté à différentes exigences de pression, de température et d'installation. Parce que le polyéthylène résiste à la corrosion, résiste à la pression et reste flexible pendant l'installation, Tuyau PE est couramment sélectionné pour l'approvisionnement en eau potable, la distribution de gaz, les systèmes d'irrigation, les pipelines miniers et le transport de fluides industriels en général.
Ce guide présente les types courants de tuyaux PE, comment la taille et la pression nominale sont déterminées, où les tuyaux PE sont généralement installés et répond aux questions les plus souvent posées par les acheteurs et les installateurs.

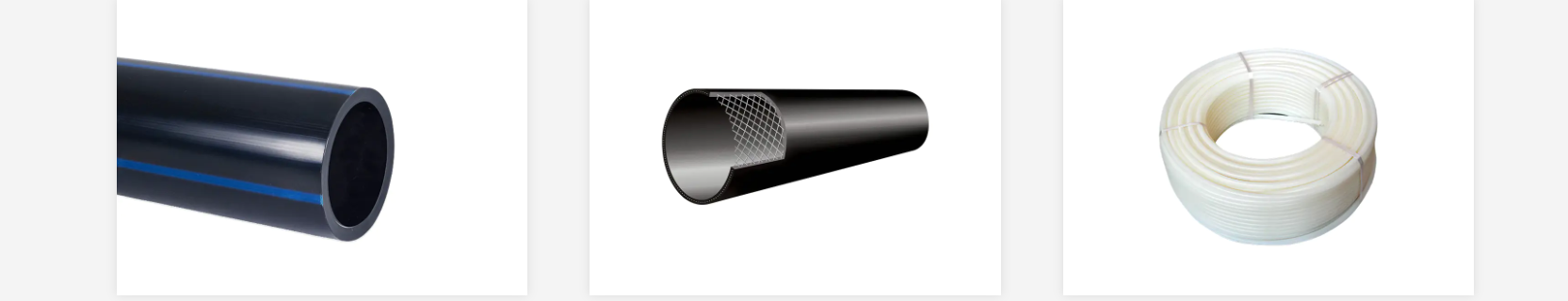

Types courants de tuyaux PE
Tous les tuyaux PE ne sont pas construits de la même manière. Les tuyaux HDPE et SRTP sont généralement choisis pour les projets d'ingénierie exigeants, notamment les systèmes de protection contre les incendies de construction et les canalisations souterraines, car ils résistent bien aux hautes pressions et à la corrosion. Les tuyaux composites aluminium-plastique PERT et PERT sont davantage conçus pour l'approvisionnement en eau domestique, les systèmes de chauffage par le sol et d'autres applications d'eau chaude, offrant flexibilité et résistance aux températures élevées.
| Type de tuyau | Demande typique |
|---|---|
| Tuyau en PEHD | Pipelines souterrains, transport par eau, projets d'ingénierie générale |
| Tuyau SRTP | Systèmes de protection contre les incendies de construction et infrastructures critiques sous pression |
| Tuyau PERT | Systèmes d'approvisionnement en eau domestique et de chauffage par le sol |
| Tuyau composite aluminium-plastique PERT | Applications d'eau chaude nécessitant une flexibilité et une stabilité dimensionnelle accrues |
Sélection typique du type de tuyau PE dans les projets courants
Les chiffres représentent les schémas généraux de répartition des projets et sont présentés à titre de comparaison uniquement.
Propriétés clés du tuyau PE
Haute flexibilité
Les tuyaux en PE se plient et contournent les obstacles lors de l'installation plus facilement que les matériaux de tuyaux rigides, ce qui peut simplifier le routage autour des structures existantes.
Résistance chimique
Les tuyaux en PE résistent à la corrosion causée par une large gamme de substances, ce qui permet leur utilisation pour les applications d'eau, d'irrigation et de transport de fluides en général.
Résistance aux chocs
Les tuyaux en PE résistent aux impacts pendant le transport, la manipulation et l'installation, réduisant ainsi les risques de dommages avant que le tuyau ne soit mis en service.
Longue durée de vie
Les tuyaux en PE sont conçus pour résister à la dégradation causée par des facteurs environnementaux, notamment l'exposition aux UV et les fluctuations de température, garantissant ainsi une longue durée de vie une fois installés.
Tuyau PE Compared With Traditional Metal Pipe
Les notes sont relatives et destinées à une comparaison générale ; les performances réelles varient en fonction de la qualité exacte du matériau et des conditions du projet.
Tableau des tailles de tuyaux PE et référence de pression nominale
La taille des tuyaux PE est décrite par le diamètre nominal, tandis que la capacité de pression est décrite à l'aide du rapport de dimension standard, communément écrit sous le nom de SDR. Le SDR compare le diamètre du tuyau à l'épaisseur de la paroi, donc un nombre SDR inférieur signifie une paroi plus épaisse par rapport au diamètre et une pression nominale plus élevée, tandis qu'un nombre SDR plus élevé signifie une paroi plus fine et une pression nominale inférieure.
| Classe DTS | Pression de fonctionnement maximale approximative |
|---|---|
| DTS 11 | Environ 16 barresress |
| DTS 13,6 | Environ 12,5 bars |
| DTS 17 | Environ 10 barress |
| DTS 21 | Environ 8 barress |
| DTS 26 | Environ 6 bars |
Tuyau PE Pressure Rating Chart by SDR Class
Valeurs de référence approximatives uniquement ; La pression nominale réelle dépend de la qualité de la résine, de la température et de la conception spécifique du tuyau.
Comment le SDR affecte la pression nominale
À mesure que le SDR augmente, l'épaisseur de la paroi diminue par rapport au diamètre du tuyau et la pression nominale diminue en conséquence. Cette tendance générale à la baisse constitue un point de référence utile pour comparer les options de tuyaux PE pour un projet, car elle montre pourquoi un tuyau à paroi plus épaisse est souvent spécifié pour un service à pression plus élevée.
Tendance générale entre la classe SDR et la pression nominale
L'axe Y représente la pression de fonctionnement maximale approximative en bars ; les valeurs sont uniquement des chiffres de référence généraux.
Où le tuyau PE est utilisé
Les tuyaux en PE sont utilisés dans une large gamme de projets d'eau, de fluides et de drainage, en grande partie parce que le matériau combine flexibilité et résistance à la corrosion dans de nombreuses conditions de sol et chimiques différentes.
| Application | Utilisation typique |
|---|---|
| Tuyau PE for irrigation system | Distribuer de l'eau dans les champs agricoles avec des canalisations flexibles et résistantes à la corrosion |
| Tuyau PE for agricultural water supply | Approvisionnement en eau des installations agricoles et des exploitations d'élevage |
| Tuyau PE for underground water lines | Des conduites de distribution d’eau enterrées bénéficiant d’une résistance à la corrosion et d’une flexibilité |
| Tuyau PE for mining applications | Transport d'eau de traitement, de boues ou de résidus dans les opérations minières |
| Tuyau PE for industrial water system | Déplacement de l'eau de procédé et des fluides industriels dans les systèmes de tuyauterie des usines |
| Tuyau PE for geothermal system | Fluide en circulation dans les canalisations en boucle souterraine dans les systèmes de chauffage et de refroidissement géothermiques |
| Tuyau PE for drainage system | Évacuer les eaux pluviales ou les eaux usées des bâtiments et des infrastructures |
Comment les tuyaux PE sont connectés
Les sections de tuyaux en PE sont généralement assemblées à l'aide de l'une des trois méthodes suivantes, choisies en fonction de la taille du tuyau, des exigences de pression et des conditions du site.
- Fusion bout à bout, où les extrémités des tuyaux sont chauffées et pressées ensemble pour former un joint continu, couramment utilisée pour les tuyaux de plus grand diamètre.
- Électrofusion, où un raccord avec un élément chauffant intégré fusionne à la surface du tuyau, souvent utilisé dans des espaces plus restreints ou des diamètres plus petits.
- Raccords mécaniques, qui joignent des sections de tuyaux sans fusion thermique et sont souvent utilisés pour les réparations ou les connexions aux vannes et autres composants fixes.
Comment sélectionner la bonne taille de tuyau PE
- Confirmez le débit et la vitesse requis pour l’application afin de déterminer le diamètre interne nécessaire.
- Vérifiez la pression de fonctionnement du système et comparez-la à la classe SDR et à la référence de pression nominale.
- Tenez compte de l'environnement d'installation, notamment si le tuyau sera enterré, exposé ou utilisé dans un système d'eau chaude.
- Vérifiez la compatibilité chimique entre le fluide transporté et le matériau du tuyau.
- Confirmez la méthode de connexion préférée, car la fusion bout à bout, l'électrofusion et les raccords mécaniques s'adaptent chacun à des conditions de site différentes.
À propos de Jiangyin Huada
Jiangyin Huada produit une gamme de produits de tuyaux en PE, notamment des tuyaux composites aluminium-plastique HDPE, SRTP, PERT et PERT, ainsi que des mélanges maîtres de couleur utilisés dans l'industrie du plastique. Les tuyaux HDPE et SRTP sont généralement appliqués à des projets d'ingénierie exigeants tels que les systèmes de protection contre les incendies de construction et les canalisations souterraines, tandis que les tuyaux composites aluminium-plastique PERT et PERT sont conçus pour l'approvisionnement en eau domestique, les systèmes de chauffage par le sol et d'autres applications d'eau chaude.
En tant que fabricant de tuyaux PE OEM et usine de tuyaux PE, la société propose des tuyaux de différentes tailles et pressions nominales qui peuvent être ajustées aux exigences du projet, prenant en charge les applications dans les domaines du transport de l'eau, de l'irrigation et de la distribution de gaz.
Foire aux questions
Q1 : À quoi sert le tuyau PE ?
Tuyau PE is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2 : Quelle est la différence entre les tuyaux PE et HDPE
Les tuyaux en PEHD sont un type spécifique à haute densité au sein de la famille plus large des tuyaux en PE, généralement choisis pour des applications techniques à plus haute pression et plus exigeantes par rapport aux autres formulations PE.
Q3 : Combien de temps dure le tuyau PE
La durée de vie dépend de la pression de fonctionnement, de la température, de la qualité de l'installation et de l'exposition environnementale, les tuyaux PE correctement installés offrant généralement une longue durée de vie dans des conditions normales.
Q4 : Les tuyaux en PE sont-ils sans danger pour l'eau potable ?
Tuyau PE manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5 : De quels matériaux sont fabriqués les tuyaux en PE ?
Tuyau PE is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6 : Comment sélectionner la bonne taille de tuyau PE
La taille des tuyaux est généralement sélectionnée en fonction du débit requis, de la pression de fonctionnement, de l'environnement d'installation et de la classe SDR qui correspond à la pression nominale requise pour le projet.
Q7 : À quelle pression les tuyaux en PE peuvent-ils résister ?
La capacité de pression dépend de la classe SDR et du diamètre du tuyau, les pressions nominales courantes des tuyaux PE allant d'environ 6 bars à 16 bars en fonction de l'épaisseur de la paroi.
Q8 : Qu'est-ce que le SDR dans un tuyau PE
Le SDR, ou rapport de dimension standard, compare le diamètre du tuyau à l'épaisseur de la paroi, un nombre SDR inférieur indiquant une paroi plus épaisse et une pression nominale plus élevée.
Q9 : Les tuyaux en PE peuvent-ils être utilisés sous terre
Tuyau PE is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10 : Comment les tuyaux PE sont-ils connectés
Tuyau PE sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
