En tant qu'entreprise spécialisée dans Raccords en PVC , nous recevons beaucoup de questions sur les aménagements. Ces questions concernent souvent les tailles et les dimensions des raccords de tuyauterie, ce qui est logique car ces sujets peuvent prêter à confusion. D'autres questions portent sur les raccords eux-mêmes et à quoi ils sont destinés. La compatibilité et les connaissances générales sur les raccords de tuyauterie peuvent sembler très importantes lorsque vous débutez dans le monde du PVC. Si vous essayez d'élargir vos connaissances sur le PVC, vous pouvez utiliser cet article de blog comme guide d'étude sur les raccords de tuyauterie. Ce guide décrit tous les principaux types de raccords en PVC ainsi que comment et pourquoi les utiliser. Il s'agit d'un long article, alors utilisez la liste de contenu ci-dessous pour accéder à la section dont vous avez besoin.
- Que sont les raccords en PVC et où sont-ils utilisés
- Types de raccords et tableau d'identification
- Dimensions des tuyaux et raccords en PVC
- Connecteurs filetés versus raccords à enfiler
- Raccords coudés et coudes de plomberie courants
- Accouplements, réducteurs et raccords de tuyauterie
- Raccords à pression et à brides
- Tuyau en PVC noir et matériaux spéciaux
- Raccords en PVC compared with HDPE fittings
- Installer un système de plomberie en PVC
- Noms et glossaire des raccords de drainage
- Solutions de raccords PE et PVC
- Questions fréquemment posées
Que sont les raccords en PVC et où ils sont utilisés
Un raccord en PVC est un composant en plastique moulé qui connecte, redirige, ramifie, réduit ou scelle des sections de tuyaux en PVC dans un système de tuyauterie. Ensemble, les composants de tuyaux et de raccords en PVC constituent la majorité des conduites d'alimentation en eau résidentielles, des réseaux d'irrigation, des systèmes d'évacuation des eaux usées et de nombreuses lignes de traitement industrielles légères. La raison pour laquelle les tuyaux en PVC sont si courants se résume à une courte liste de qualités pratiques : ils résistent à la corrosion et à l'accumulation de tartre, ils sont légers par rapport aux tuyaux en métal, leurs dimensions sont constantes d'un lot à l'autre et ils sont simples à couper, assembler et réparer sans équipement lourd spécialisé.
Les conduites d'eau et raccords en PVC sont fabriqués selon des normes dimensionnelles reconnues de sorte qu'un tuyau d'un cycle de production s'adapte à un raccord d'un autre, à condition que les deux partagent la même taille nominale et la même classe de programme. Cette normalisation est ce qui fait qu'un guide d'étude sur les raccords de tuyauterie comme celui-ci est utile, car une fois que vous avez compris les conventions de dénomination et la logique de dimensionnement, la même logique s'applique aux coudes, tés, accouplements, réducteurs, adaptateurs, capuchons et syndicats.
Ce guide présente les principales catégories de raccords en PVC, la manière dont les dimensions des tuyaux et des raccords en PVC sont mesurées, la différence entre les connexions filetées et coulissantes, et comment le PVC se compare aux systèmes de tuyaux et de raccords en PEHD pour les projets où l'un ou l'autre matériau pourrait être envisagé. Des graphiques et des tableaux de référence sont inclus pour faciliter la numérisation des informations sur les tailles.
Commun Raccord PVC Types et tableau d'identification
Différents raccords de tuyauterie en PVC sont façonnés pour différents travaux à l'intérieur d'un tronçon de tuyauterie. Certains changent la direction du flux, certains divisent une seule ligne en deux ou plusieurs branches, et certains joignent, réduisent ou ferment simplement une extrémité de tuyau. La liste ci-dessous couvre les types de raccords qui apparaissent le plus souvent lorsque les gens recherchent des types de raccords en PVC ou tentent de faire correspondre une forme qu'ils détiennent à un nom.
Coudes
Un coude change la direction d'un tronçon de tuyau, le plus souvent de 90 degrés ou 45 degrés. Les coudes sont l’un des coudes de plomberie en PVC les plus fréquemment commandés par les entrepreneurs, car presque chaque passage nécessite au moins un changement de direction.
T-shirts
Un tee divise une ligne en une branche, formant une forme de T. Les tés sont utilisés partout où une seule conduite d'alimentation ou de vidange doit alimenter deux directions, par exemple là où une branche de luminaire quitte une conduite principale.
Accouplements
Un raccord est un raccord de tuyau court et droit utilisé pour joindre deux longueurs de tuyau en ligne droite, prolonger une ligne ou réparer une section endommagée.
Réducteurs et bagues de réduction
Un réducteur, parfois installé comme bague de réduction, fait descendre une ligne d'une taille nominale plus grande à une taille plus petite, ou la fait monter dans le sens inverse.
Adaptateurs
Adaptateurs transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Croix
Une croix comporte quatre ouvertures disposées en forme de plus et est utilisée moins fréquemment qu'un té, généralement lorsque deux lignes secondaires doivent quitter un tronçon principal au même point.
Bouchons et bouchons
Un capuchon s'adapte à l'extérieur de l'extrémité d'un tuyau pour le sceller, tandis qu'un bouchon se visse ou s'insère à l'intérieur d'une ouverture de raccord. Les deux sont utilisés pour fermer les lignes inutilisées, que ce soit temporairement pendant la construction ou de manière permanente.
Les syndicats
Un raccord-union permet de déconnecter et de reconnecter une section de tuyau sans la couper, ce qui est utile partout où un accès futur pour un entretien ou un remplacement est prévu.
| Type de raccord | Fonction typique | Commun Connection Style |
|---|---|---|
| Coude à 90 et 45 degrés | Changer la direction du flux | Glissant ou fileté |
| T-shirt | Brancher une ligne dans deux directions | Glissant ou fileté |
| Couplage | Joindre deux longueurs de tuyaux en ligne droite | Glissement |
| Réducteur / Douille | Augmenter ou diminuer la taille d'une ligne | Glissant ou fileté |
| Adaptateur | Transition entre slip et fil | Mixte |
| Casquette | Scellez l’extérieur d’une extrémité de tuyau | Glissant ou fileté |
| Syndicat | Autoriser la déconnexion et la reconnexion pour le service | Fileté |

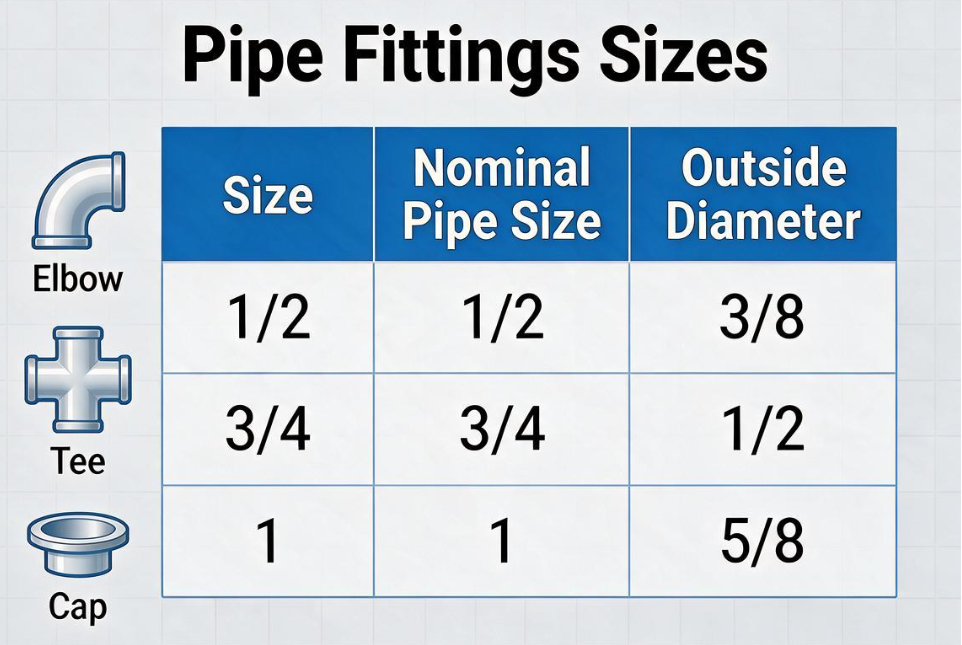

Dimensions des tuyaux et raccords en PVC : référence de dimensionnement de l'annexe 40
Obtenir les bonnes dimensions des raccords de tuyauterie en PVC Annexe 40 est plus important que presque toute autre partie d'un projet de tuyauterie, car un raccord est dimensionné en fonction d'un diamètre extérieur spécifique, et non en fonction du numéro rond imprimé sur la boîte. La taille nominale est une étiquette, tandis que le diamètre extérieur est la mesure pour laquelle une douille de raccord est réellement moulée. La confusion entre les deux est la raison la plus courante pour laquelle un raccord ne glisse pas sur un tuyau.
Les tailles de tuyaux télescopiques en PVC, c'est-à-dire les tuyaux conçus pour passer d'une taille nominale à la suivante via des raccords réducteurs, suivent la même logique de diamètre extérieur. Ainsi, une fois qu'une taille est confirmée, le reste d'une course télescopique peut être planifié à partir du tableau de référence ci-dessous.
| Taille nominale | Diamètre extérieur (po) | Épaisseur moyenne de paroi (po) |
|---|---|---|
| 1/2 pouce | 0.840 | 0.109 |
| 3/4 pouce | 1.050 | 0.113 |
| 1 pouce | 1.315 | 0.133 |
| 1-1/2 pouce | 1.900 | 0.145 |
| 2 pouces | 2.375 | 0.154 |
| 3 pouces | 3.500 | 0.216 |
| 4 pouces | 4.500 | 0.237 |
Diamètre extérieur en pouces selon la taille nominale du tuyau, PVC Schedule 40
Épaisseur de paroi moyenne en pouces à mesure que la taille nominale du tuyau augmente, PVC Schedule 40
Connecteurs filetés en PVC et raccords à enfiler
Parmi les types courants de raccords de conduites d'eau utilisés dans la plomberie en PVC, deux méthodes couvrent la grande majorité des installations : les raccords coulissants à souder au solvant et les raccords filetés. Le choix entre eux dépend si un joint doit être permanent ou amovible.
Raccords à enfiler (soudure au solvant)
Les raccords à enfiler en PVC sont assemblés à l'aide de colle à solvant, qui fusionne chimiquement les surfaces du tuyau et du raccord en une seule pièce une fois durcies. Cette méthode produit un joint permanent, généralement résistant aux fuites, et constitue l'approche standard pour la plupart des conduites enterrées, dissimulées ou fixes.
Raccords filetés en PVC
Un raccord de tuyau fileté en PVC utilise des filetages moulés combinés avec du mastic fileté ou du ruban adhésif. Les connecteurs filetés en PVC sont généralement utilisés lorsqu'une conduite doit être connectée à une vanne, une pompe, un compteur ou un autre composant qui doit être amovible pour la maintenance. Les joints filetés des tuyaux en PVC ne doivent pas être trop serrés, car les filetages en PVC sont plus cassants que les filetages métalliques et un couple excessif peut fissurer le raccord.
| Facteur | Glissement On / Solvent Weld | Fileté |
|---|---|---|
| Amovible | Non, permanent une fois guéri | Oui, peut être démonté |
| Utilisation typique | Pistes enterrées ou fixes | Vannes, pompes, accessoires |
| Méthode d'assemblage | Primaire et colle à solvant | Ruban ou pâte d'étanchéité |
Raccords coudés en PVC et coudes de plomberie courants : un aperçu technique
Un raccord coudé en PVC est l'un des composants les plus fréquemment utilisés dans n'importe quelle conduite, et comprendre les types courants de coudes et de raccords de plomberie aide lors de la planification d'un aménagement ou de la lecture d'une liste de pièces. Les coudes en PVC standard sont disponibles dans un petit ensemble d'angles communs, chacun adapté à un besoin d'aménagement différent.
- Coude à 90 degrés, utilisé pour un changement complet de direction, comme transformer une ligne d'un mur en un chemin de sol
- Coude à 45 degrés, utilisé lorsqu'un changement de direction plus doux réduit les turbulences d'écoulement
- Coude de 22,5 degrés, utilisé pour des balayages longs et progressifs, souvent dans les parcours de drainage
- Coude de rue, qui a une extrémité coulissante et une extrémité mâle, lui permettant de se connecter directement à un autre raccord sans bout de tuyau court
Vue structurelle simplifiée d'un tuyau entrant dans une douille de raccord au niveau d'un joint coudé
Accouplements, Reducers and Pipe Connectors for Joining PVC Pipe
Un raccord en PVC est le raccord de tuyau le plus simple disponible, joignant deux extrémités de tuyau en ligne droite sans changement de taille ou de direction. Pour les projets qui nécessitent uniquement de relier du PVC à des sections en PVC sans changer le matériau du tuyau, un raccord droit simple est généralement l'option la plus directe. Un raccord de réparation, sans arête de butée interne, est conçu pour glisser complètement sur une extrémité du tuyau avant de se centrer sur une section coupée ou endommagée, ce qui est utile lorsqu'il n'y a pas de place pour faire pivoter le tuyau en place.
Lorsque deux tailles de tuyaux différentes doivent se rencontrer, un réducteur ou une bague de réduction fait descendre ou monter la conduite. Un connecteur de tuyau en plastique utilisé comme adaptateur peut également passer du glissement au filetage, ou du PVC à un autre style de raccord compatible, en un seul point de transition. Étant donné que l'épaisseur de paroi augmente avec la classe de pression ainsi qu'avec la taille nominale, il est utile de vérifier les deux dimensions avant de commander un raccord de tuyau en plastique pour une conduite sous pression.
Épaisseur de paroi approximative en pouces, annexe 40 par rapport à l'annexe 80, à titre de référence seulement
Raccords en PVC à pression nominale et connexions à brides
Les raccords de tuyauterie en PVC sous pression sont évalués en combinaison avec le tuyau sur lequel ils sont installés, car la pression qu'un système peut supporter dépend de l'épaisseur de la paroi, de la température et du programme spécifique ou de la classe de pression utilisée. Les Schedule 40 et Schedule 80 sont les deux classes de pression les plus courantes pour les systèmes de soudage filetés et au solvant, le Schedule 80 offrant des parois plus épaisses de même taille nominale pour les applications avec une pression ou une contrainte mécanique plus élevée.
Les raccords de tuyauterie à brides en PVC utilisent une connexion boulonnée et scellée au lieu de colle à solvant ou de filetages, ce qui en fait un choix pratique partout où une conduite doit être connectée à une pompe, une vanne, un réservoir ou une autre pièce d'équipement qui peut devoir être retirée pour l'entretien. Les joints à brides sont également judicieux pour les grands diamètres où le soudage au solvant devient peu pratique à exécuter de manière fiable sur le terrain.
Tuyau en PVC noir et autres matériaux en PVC spécialisés
Les tuyaux en PVC noir sont généralement formulés avec du noir de carbone supplémentaire pour une meilleure résistance à l'exposition aux ultraviolets, ce qui en fait un choix courant pour les conduites hors sol, les conduits électriques et les installations extérieures qui restent exposées à la lumière directe du soleil pendant de longues périodes. Les tuyaux en PVC blanc ou gris standard peuvent également être protégés avec de la peinture ou une enveloppe externe lorsqu'ils doivent fonctionner à l'extérieur, mais le PVC noir est souvent sélectionné spécifiquement pour réduire cette étape supplémentaire.
Raccords en PVC comparés aux raccords en PEHD
Les tuyaux en PVC et en PEHD sont tous deux des matériaux de tuyauterie en plastique courants, mais ils sont assemblés différemment et conviennent à des profils de projet quelque peu différents. Les connexions des raccords en PVC reposent sur le soudage ou le filetage au solvant, qui peuvent tous deux être complétés avec des outils manuels et une courte étape de durcissement ou de scellement. Les raccords en PEHD reposent généralement sur la fusion thermique, soit par fusion bout à bout, soit par électrofusion, qui lie le matériau lui-même plutôt que de le coller ou de le visser ensemble, et nécessite généralement un équipement de fusion dédié.
Étant donné que les tuyaux en PEHD sont plus flexibles que les tuyaux en PVC, ils tolèrent les mouvements du sol et peuvent souvent être acheminés autour d'obstacles mineurs avec moins de raccords. En revanche, les systèmes de tuyaux et de raccords en PVC sont rigides, ce qui maintient les parcours droits et prévisibles et peut simplifier la disposition dans les installations structurées, hors sol ou intérieures.
Comparaison relative générale à des fins de référence ; les performances réelles dépendent de la formulation, de la température et des conditions d'installation
Aucun des deux matériaux ne remplace universellement l’autre. Les systèmes de raccords en PVC ont tendance à convenir à la plomberie intérieure, à l'irrigation et à de nombreuses applications de drainage, tandis que les systèmes de tuyaux et de raccords en PEHD sont fréquemment sélectionnés pour les conduites d'eau enterrées, la distribution de gaz et les projets où la flexibilité et les parcours libres de joints fusionnés sont un avantage.
Installation d'un système de plomberie en PVC : considérations étape par étape
Il ne s'agit pas d'un guide complet de plomberie en PVC, car les conditions du site et le code de plomberie local sont toujours prioritaires, mais la séquence générale ci-dessous décrit comment un système de plomberie en PVC est généralement assemblé une fois que les tuyaux et les raccords sont disponibles.
- Mesurez le parcours et marquez le tuyau, en tenant compte de la profondeur à laquelle le tuyau s'insérera dans chaque douille de raccord.
- Coupez le tuyau en carré à l'aide d'un coupe-tube ou d'une scie à dents fines.
- Ébavurez l'extrémité coupée et chanfreinez légèrement le bord pour qu'il repose uniformément dans la douille.
- Ajustez à sec le tracé avant d'appliquer du ciment, en vérifiant les angles et l'orientation du montage.
- Appliquer un apprêt si nécessaire, suivi d'une colle à solvant sur l'extrémité du tuyau et sur l'emboîture du raccord.
- Insérez le tuyau avec une légère torsion et maintenez-le en place pendant le temps de prise recommandé par le fabricant.
- Attendez le temps de durcissement complet indiqué par le fabricant de ciment avant de mettre sous pression ou de tester la ligne.
- Testez la pression ou le débit de l'installation de plomberie en PVC terminée avant qu'elle ne soit recouverte ou fermée.
Suivre cette séquence dans l'ordre est important, car sauter l'étape d'ajustement à sec est l'une des raisons les plus courantes pour lesquelles un installateur se retrouve avec un raccord cimenté au mauvais angle.
Noms des raccords de tuyaux de drainage et glossaire général des raccords de tuyaux
Les noms des raccords de tuyaux de drainage peuvent différer légèrement des noms des raccords à pression, car les raccords d'évacuation des eaux usées sont conçus pour maintenir le flux des déchets en douceur plutôt que pour maintenir la pression. La liste ci-dessous couvre les termes qui reviennent souvent lors de la lecture d'une liste de pièces de drainage ou de la comparaison de différents types de raccords de tuyauterie.
| Term | Descriptif |
|---|---|
| Té Sanitaire | Un té avec une branche légèrement incurvée, utilisé dans les conduites de drainage pour réduire les turbulences et les risques de blocage |
| Raccord en étoile | Un raccord de branche en forme de Y qui rejoint une ligne selon un angle plutôt que droit |
| Raccord de nettoyage | Un raccord avec un bouchon amovible qui permet d'accéder au dégagement d'une conduite de vidange bloquée |
| Raccord de ventilation | Connecte une conduite de drainage à une cheminée de ventilation pour aider à égaliser la pression de l'air dans le système. |
| Adaptateur de piège | Connecte un siphon de luminaire à la conduite de vidange en dessous |
| Douille | Un raccord réducteur qui réduit la taille de l'ouverture à l'intérieur d'un autre raccord |
Solutions de raccords en PE et PVC de Jiangyin Huada
Colorez votre monde avec l’excellence et l’innovation. Jiangyin Huada est une source fiable de mélanges maîtres de couleurs de qualité supérieure, de tuyaux et de raccords en plastique de haute qualité. Notre engagement envers l'industrie des canalisations et des pipelines, l'importance que nous accordons à la diversité des produits, l'importance que nous accordons à la qualité des produits et notre engagement envers les pratiques environnementales et le développement durable ont aidé notre marque à gagner en reconnaissance au fil du temps. Nos produits ont gagné la confiance des clients dans le cadre de nombreux projets et notre marque est désormais associée à la fiabilité.
En tant que fabricant professionnel de tuyaux PE OEM et usine de tuyaux PE, l’histoire de notre marque est celle du progrès et de l’innovation continus. Notre objectif est de continuer à créer de la valeur pour nos clients et de contribuer au développement de l'industrie de la tuyauterie, guidés par des efforts soutenus et des principes cohérents.
Raccords coudés en PE
Raccords PE directionnels pour le routage de canalisations enterrées et hors sol.
Raccords en T PE
Raccords de dérivation pour diviser un seul tuyau en PEHD en plusieurs lignes.
Raccords réducteurs PE
Raccords de transition pour passer d'un diamètre de tuyau en PEHD à un autre.
Raccords en PVC : questions fréquemment posées
T1. A quoi servent les raccords PVC
Raccords en PVC are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Quels types de raccords en PVC sont disponibles
Commun PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Quelles tailles de raccords en PVC sont proposées
Raccords en PVC are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Comment les raccords en PVC sont-ils connectés aux tuyaux en PVC
La plupart des raccords en PVC sont assemblés à l'aide de colle à solvant, ce qui crée un joint solide et résistant aux fuites. Certains raccords sont également disponibles avec des méthodes de connexion filetées, à compression ou autres selon l'application.
Q5. Quels sont les avantages des raccords en PVC
Raccords en PVC are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Comment choisir le bon raccord PVC
Le raccord en PVC approprié doit être sélectionné en fonction de la taille du tuyau, du type de raccordement, de la pression nominale, de la température, du fluide ou du fluide et de l'environnement d'application. Le partage des spécifications des tuyaux et des exigences d'application facilite l'identification d'un type de raccord approprié.
